Semiconductores

Semiconductores



• ZONA P (+)

En la Zona P existen gran cantidad  de huecos ya que a esta zona le faltan electrones (en una primera aproximación tantos como impurezas aceptadoras, ya que suponemos que a temperatura ambiente todas ellas están ionizadas).





• ZONA N (-)

En la Zona N el número de huecos que tendremos serán muy pocos ya que tienen electrones de más.

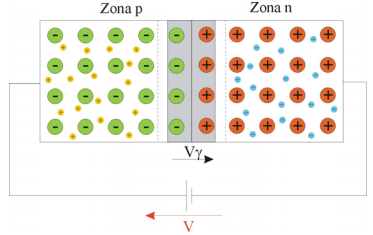

• POLARIZACIÓN DIRECTA

Cuando aplicamos una tensión directa V a una unión p-n, es decir, una tensión
positiva del lado p y negativa del lado n. En primer lugar, la anchura de la zona de carga disminuye, disminuyendo también la barrera de potencial que aparece en dicha zona. Esta tensión aplicada rompe el equilibrio establecido entre las fuerzas que sobre los portadores ejerce el campo eléctrico y las fuerzas que tienden a producir la difusión de los portadores minoritarios.











• POLARIZACIÓN INVERSA

Para polarizar inversamente una unión p-n colocamos una tensión continua con el lado negativo de la misma en la zona p y el lado positivo de la tensión en la zona n. La polaridad aplicada de esta manera es tal que tiende alejar a los h+ de la zona p y a los e- de la zona n de la unión. De esta manera, la zona de cargas fijas negativas se extenderá hacia el interior de la zona p y de forma análoga la zona de cargas positivas tenderá a penetrar en la zona n.







Election Day

 Election Day

The election is based in 2 charges: President and Vicepresident.

The biggest shoe size: Charly

The tallest student of class: Iñigo

The person with the most siblings: Lady
The best juggler in the class: Gonzalo


REPUBLIC:

• President: Iñigo
• Vicepresident: Charly

DEMOCRATIC:

• President: Lady
• Vicepresident:Gonzalo

And the WINNER is DEMOCRATIC party.

Exámen Clase

Exámen Clase





CÁLCULO DE RESISTENCIAS EN SERIE/PARALELO USANDO LA LEY DE OHM



• RESISTENCIA


Medida de la "R" total del circuito utilizando el WorkBench:



RT = 8.77K

Hemos medido la "R" total del circuito mediante polímetro. Para ello, primeo hemos hallado los 2 paralelos y después hemos sumado las 3 resistencias en serie y este ha sido el resultado:



La fórmula usada para hallar los paralelos ha sido la siguiente:

R_EQ = (R1·R2)/(R1+R2)





RT = 8.694K





• TENSIÓN


Medida de tensión en el parelelo R1/R2 utilizando el WorkBench



R1/R2 = 1.30V





Para medir la "V" en la ProtoBoard, hemos hallado la "V" de la "R" equivalente al paralelo R1/R2 del circuito que se obtiene multiplicando la I·R.





R1/R2 = 1.31V





Medida de tensión en el parelelo R4/R5 utilizando el WorkBench:





R4/R5 = 3.03V





Para medir la "V" en la ProtoBoard, hemos hallado la "V" de la "R" equivalente al paralelo R4/R5 del circuito que se obtiene multiplicando la I·R.



R4/R5 = 3.05V



• INTENSIDAD


Hemos medido la intensidad total del circuito aplicando la ley de Ohm que dice que "I = V/R". Para ello, hemos abierto el circuito en el WorkBench y este ha sido el resultado obtenido:





IT = 1.36mA





En la protoboard hemos medido la "I" total abriendo el circuito ya que es necesario abrir el circuito para medir intensidad. El valor obtenido en la ProtoBoard ha sido el siguiente:







IT = 1.39mA







• CUADERNO



Estos son los cálculos realizados en el cuaderno. Aquí se han aplicado las fórmulas de la "Ley de Ohm" para desarrollar y simplificar el circuito:







Resistencia Equivalente

Resistencia Equivalente

Hemos calculado la "R" total del circuito de la siguiente imagen, dándonos el resultado mostrado a continuación:

Este es el resultado obtenido con el polímetro en la ProtoBoard:

Bryan History

Bryan History

• Bryan lived seven years in Seattle
• David goes to Santo Domingo by bus
• David likes to play soccer
• Miguel hunts in the mountains
• Jorge rides his bike every day
• Carlos loves to play videogames
• Javier works in the afternoon in the Vineyard
• Lady goes out with her friends
• Charlie´s favourite meal is rice with tomate
• Eduardo walks to Santo Domingo everyday
• Mario went to London las June
• We need to leave the class one minute before it ends

Medida Resistencias en Paralelo

Medida real de Resistencias

Hemos diseñado un circuito como el de la siguiente imagen para realizar la medida del voltaje de las Resistencias:

Resultado de medir la Intensidad en la R = X

Hemos diseñado un circuito como el de la siguiente imagen para realizar la medida de la intensidad del circuito.

Resultado de medir la Intensidad en la R = X

Medida real de Resistencias

Medida real de Resistencias

Hemos diseñado un circuito como el de la siguiente imagen para realizar diferentes medidas, entre ellas: Voltaje de cada resistencia e Intensidad del circuito.

Resultado de medir el Voltaje en la R = X

Resultado de medir el Voltaje en la R = X

Resultado de medir la Intensidad del circuito

Código de Colores

Código de Colores

A TENER EN CUENTA:

1. La primera banda representa la primera cifra.
2. La segunda banda representa la segunda cifra.
3. La tercera banda representa el número de ceros que siguen a los dos primeros números. (Si la tercera banda es negra no hay ceros en el número, si esta banda es dorada se divide por 10 y si esta banda es plateada se divide por 100).
4. La cuarta banda representa la tolerancia. Esta es usualmente dorada que representa un 5%, plateada que es del 10%, café o marrón indica el 1%, el rojo indica un 2% y si no tiene banda es del 20%.

Medidas de Resistencia

Medidas de Resistencia

En la siguiente imagen, veremos cómo realizamos la medida de tensión de una resistencia colocada con otra en serie:

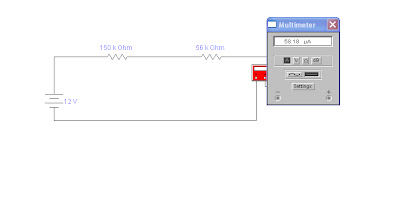

En la siguiente imagen, veremos cómo realizamos la medida de intensidad de una resistencia colocada con otra en serie. Para ello, necesitaremos abrir el circuito por un punto:

How George kill a Fuse?

How George kill a Fuse?

1. THE CONVERSATION:

• How george kill a fuse.

• Where was the fuse?
• In the power suplly.

• What was making the fuse?
• It was protec the multimeter.

• How it was killed?
• By a short circuit.

• George was confuse. Put the PCB in the wrong place.

• Sadly, no can avoid it, only the fuse but it died in thetask and the power supply is now without power.

2. SHORT CIRCUIT:

A short circuit (sometimes abbreviated to short or s/c) is an electrical circuit that allows a current to travel along an unintended path, often where essentially no (or a very low) electrical impedance is encountered. The electrical opposite of a short circuit is an "open circuit", which is an infinite resistance between two nodes. It is common to misuse "short circuit" to describe any electrical malfunction, regardless of the actual problem.

3. ¿CÓMO JORGE MATÓ EL FUSIBLE?

Jorge estaba sentado en su sitio haciendo lo que el profesor le había mandado, soldar y desoldar una resistencia de una fuente de alimentación cuando jorge en un descuido se le junto la placa con el hierro de la carcasa y se produjo un cortocircuito y el fusible se quemo.

Before

After

Medidas con WorkBench

Medidas con WorkBench

En esta imagen, vemos como medimos la tensión de una bombilla en el siguiente circuito:

En esta imagen, vemos como medimos la intensidad de una bombilla en el siguiente circuito. Para medir dicha intensidad, tuvimos que abrir el circuito que es como se debe medir:

En esta imagen, vemos como medimos la resistencia de una resistencia en el siguiente circuito:

El Multímetro y la Resistencia eléctrica

El Multímetro

Un multímetro, también denominado polímetro, 1 tester o multitester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma (con alguna variante añadida).

Multímetro Digital

La Resistencia Eléctrica

Una Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la circulación de la corriente eléctrica.

A.- Electrones fluyendo por un buen conductor eléctrico, que ofrece baja resistencia. B.- Electrones fluyendo por un mal conductor.eléctrico, que ofrece alta resistencia a su paso. En ese caso los electrones chocan unos contra otros al no poder circular libremente y, como consecuencia, generan calor.

Electrónica Digital y Analógica

¿Qué es la Electrónica?

ANALÓGICA: La electrónica analógica es una parte de la electrónica que estudia los sistemas en los cuales sus variables; tensión, corriente, ..., varían de una forma continua en el tiempo, pudiendo tomar infinitos valores (al menos teóricamente). En contraposición se encuentra la electrónica digital donde las variables solo pueden tomar valores discretos, teniendo siempre un estado perfectamente definido.

DIGITAL: La electrónica analógica es una parte de la electrónica que estudia los sistemas en los cuales sus variables; tensión, corriente, ..., varían de una forma continua en el tiempo, pudiendo tomar infinitos valores (al menos teóricamente). En contraposición se encuentra la electrónica digital donde las variables solo pueden tomar valores discretos, teniendo siempre un estado perfectamente definido.
